مطالب تخصصی, معرفی

ترمینال کروز مخابراتی / رنگ بندی استاندارد کابل مخابراتی

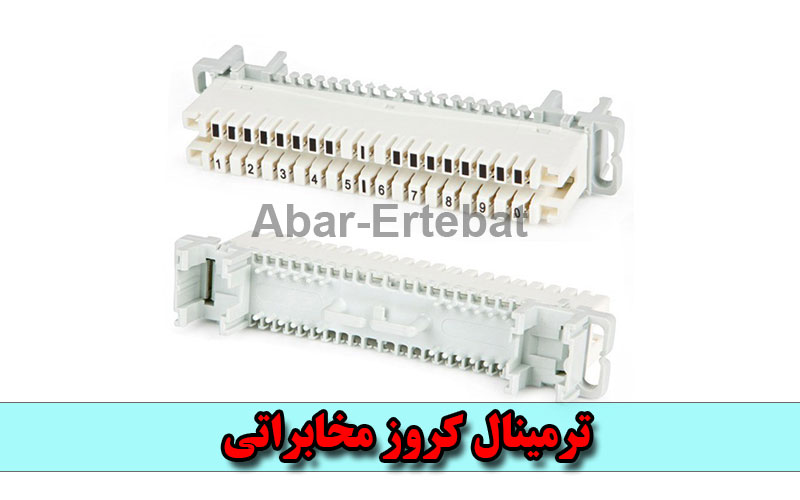

ترمینال کروز مخابراتی

ترمینال کروز یکی از مهم ترین تجهیزات پسیو مخصوص سیستم تلفنی می باشد و رنگ بندی استاندارد کابل مخابراتی یکی از مهمترین اقدامات جهت منظم سازی خطوط می باشد .

کارایی ترمینال کروز

منظم سازی خطوط

تهیه نقشه

جا گیری در جعبه مخصوص که قابلیت قفل شدن دارد

کار کردن آسان

تست آسان خطوط

نحوه کار با ترمینال

جهت استفاده از ترمینال کروز در یک تقسیم ابتدا تمامی کابل های ورودی و خروجی را زیر آن فرم میکنیم هر ترمینال دارای تعدا ده ورود زوج سیم از بالا و تعداد ده خروج زوج سیم از پایین است (لازم به ذکر است که ترمینال 8 زوج نیز وجود دارد) کابل های ورودی و خروجی ساختمان یا مکان که تغییر نمیکند به صورت فیکس از سمت بالا روی ترمینال بسته می شود سپس توسط یک زوج سیم در داخل تقسیم به هم ارتباط داده می شود .

ترمینال های کروز به صورت دو دسته کلی وجود دارد

  • ترمینال های باز که برای ایجاد اتصال حتما احتیاج به فیوز دارند (رنگ قهوه ای)
  • ترمینال های بسته که برای ایجاد اتصال احتیاج به فیوز ندارند (رنگ سفید)

فیوز: قطعه ای است که می تواند روی هر زوج مخابراتی قرار بگیرد و در صورت ایجاد جریان اضافه می سوزد و اجازه نمی دهد که جریان به سمت تلفن و یا سانترال شما حرکت کند و از بروز خسارت احتمالی به آن جلوگیری می کند.

رنگ بندی استاندارد کابل های مخابراتی زیر ترمینال از اهمیت بالایی برخوردار است .

رنگ بندی استاندارد کابل های مخابراتی

زوج 1 : سفید -آبی

زوج 2 :سفید _ نارنجی

زوج 3 :سفید _  سبز

زوج 4 : سفید _ قهوه ای

زوج 5 : سفید _ طوسی

زوج 6 : قرمز _ آبی

زوج 7 :قرمز _ نارنجی

زوج 8 :قرمز _ سبز

زوج 9 : قرمز_ قهوه ای

زوج 10 : قرمز _ طوسی

و این رنگ بندی با همین ترتیب ادامه پیدا می کند.

آچار ترمینال کروز

این آچار این جهت ایجاد اتصال سیم به ترمینال تعبیه شده است و سیم را که در جای مناسب جایگذاری شده با فشار وارد ترمینال می کند و توسط خود ترمینال سیم روکش سیم زخمی می شود و اتصال برقرار میگردد و اضافه سیم توسط آچار ترمینال کروز چیده می شود.(شکل زیر نمونه ای از آچار ترمینال می باشد)

جعبه تقسیم مخابراتی

جعبه تقسیم مخابراتی در انداره ها و جنس های مختلف در بازار موجود است .

جنس جعبه مخابراتی

1- فلزی

2-پلاستیکی

3-پلاستیکی ضد آب

اندازه جعبه تقسیم مخابراتی

  • 50 زوج
  • 100 زوج
  • 300 زوج
  • 600 زوج
  • و …

اگر ساختمان شما جعبه تقسیمی نا مرتب دارد شما می توانید جهت مرتب سازی جعبه تقسیم تلفن با کمترین میزان قطعی و بهترین قیمت   با ما تماس بگیرید.
