سیم و کابل دوربین مداربسته مهمترین متعلقاتیست که برای نصب دوربین مداربسته مورد نیازاست . دوربین ها باید با دقت بالایی سیم کشی شوند زیرا استفاده از سیم بی کیفیت یا نصب نادرست آن باعث دریافت تصویرِ بی کیفیت یا با کیفیت پایین می شود. که این امر به نوع سیم و کابل و سیم کشی دوربین ها بستگی دارد .
کابل کواکسیال
این کابل ها نزدیک به یک قرن است که کاربرد دارند. این موضوع به دلیل کیفیت بالا برای محافظت است که در این کابل ها وجود دارد و در دنیای امروز این موضوع بسیار حائز اهمیت است. حفاظت بالای این کابل ها باعث می شود از هرگونه دخالت در سیگنال الکترومغناطیسی جلوگیری شود .
کابل کواکسیال را در جهت تصویر دوربین مدار بسته استفاده می کنند. این کابل را از دو رسانا ساخته اند که توسط یک لایه از جنس عایق از همدیگر جدا شده اند. یک سیم فلزی در مرکز کابل کواکسیال وجود دارد که توسط یک لایه عایق غیر رسانا پوشانده شده و به دور آن یک فویل یا شیلد بافته شده قرار گرفته است. در لایه دوم، رسانای دوم که بصورت رشته رشته می باشد قرار گرفته و به دور آن پوشش بیرونی کابل تصویر دوربین از نوع کواکسیال وجود دارد.
این کابل ها را باید به منبع تغذیه ولتاژ 12 متصل کنید . کابل کواکسیال کابل بزرگتر است و هدف آن اتصال دوربین فیلمبرداری آنالوگ شما به یک سیستم DVR می باشد که امکان دریافت سیگنال های ویدئویی از دوربین های امنیتی را فراهم می سازد. کابل کواکسیال در دو نوع59 RG و6 RG در بازار وجود دارد.این کابل ها کاربرد های بسیاری دارند و در وسایل الکترونیکی خانگی نیز مورداستفاده قرار میگیرند .
کابل دوربین مداربسته RG59 با مغزی مس
کابلی که برای برخی از انواع دوربین مداربسته نیاز است از نوع RG59 می باشد .بعضی از انواع آن مانند کابل RG59 تمام مس مغزی 0.7 دارای مغزی مسی می باشند. این کابل ها تصاویر را تا 500 متر بدون افت تصویر انتقال می دهند. این کابل به لحاظ قیمت سیم و کابل دوربین مداربسته ازگرانترین نوع کابل های موجود در بازار هستند. کابل کشی با این نوع سیم برای دوربین مداربسته AHD و دوربین مداربسته آنالوگ مناسب می باشند. این نوع سیم را نمی توان برای دوربین مداربسته IP به کار گرفت و برای سیستم تحت شبکه از سیم و کابل مخصوص آن یعنی Cat5 یا Cat6 باید استفاده کرد .

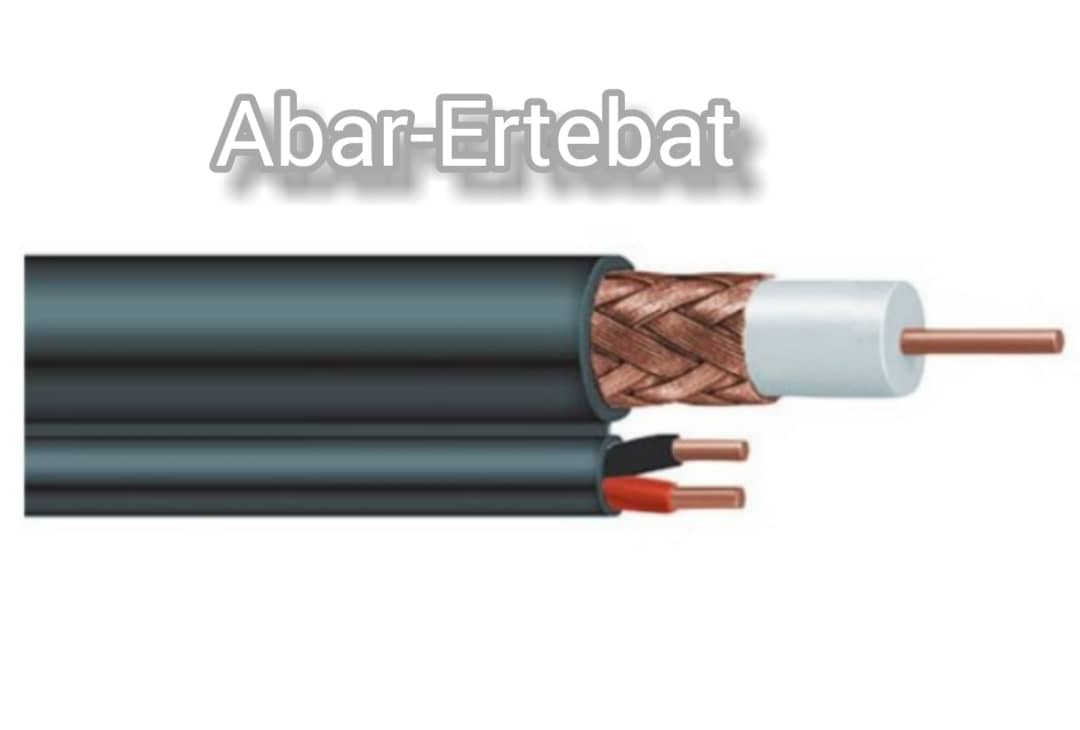

کابل ترکیبی تمام مس
همانطور که قبلا اشاره کردیم برای انتقال تصاویر دوربین مداربسته AHD و آنالوگ به استفاده از کابل RG نیاز داریم اما اگر برای تغذیه دوربین از UPS یا ترانس مرکزی استفاده شود ، باید کابل ترکیبی به کار برد که کابل تصویر و برق را در کنار یکدیگر داشته باشیم. این نوع کابل را برای مسیر هایی تا 100 متر هم می توان استفاده کرد وهیچ افت کیفیتی نیز به وجود نمی آید. به این نکته توجه کنیدکه کابل تصویر و برق در کنار هم هستند اما با فویل و پلاستیک از هم جدا می شوند .
